Screenline store intégré

Facade

également connu sous: Screen line, Thermobel Luxaclair, screenline, Insulight, Pellini

Screenline: vos stores et de décoration de fenêtres protégées par du verre.

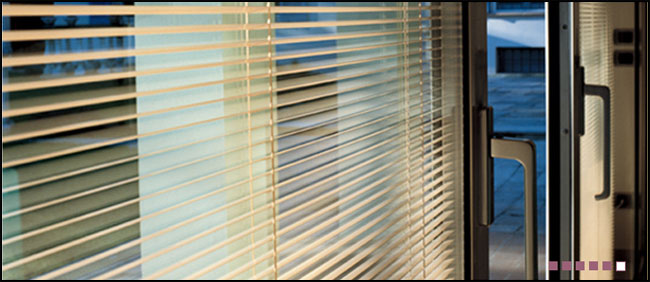

ScreenLine est un système de stores (vénitien, plissé ou rouleau) inserés entre deux vitres scellées qui forment ainsi un verre isolant. La manœuvre des stores, soit elle manuelle par aimant ou électrique, permet de conserver les avantages particuliers d’isolation du verre isolant puisqu’elle se fait sans qu’il soit nécessaire de percer la vitre.

Les caractéristiques des produits ScreenLine assurent une protection absolue de la saleté, de la poussière et de tous les agents atmosphériques ; ils ne requièrent donc pas d’entretien. La durée de vie des aimants utilisés est pratiquement illimité : démagnétisation de 2% tous les 100 ans.

La gamme des modèles et la souplesse des produits ScreenLine permettent de trouver des solutions qui peuvent s’adapter aux différents encadrements de fenêtres.

Tous les avantages

La régulation de lumière et de la chaleur

Vous choisissez vous même la quantité de chaleur et lumière que vous souhaitez faire entrer. Les stores peuvent être relevé ou descendu. En orientent les stores, vous pouvez contrôler l'intensité de la lumière à la perfection. Pour le plissé choisir parmi trois transparences et pour le store rouleau parmi quatre.

Manutention facile

Le ScreenLine est livré avec un cordon qui permet de contrôler facilement le système. Le système peut également être motorisés pour facilité l’utilisation.

L'hygiène, ne jamais nettoyer

Le ScreenLine est inséré entre les verres, il est donc bien protégé contre la poussière et la saleté. Vous ne devait plus jamais nettoyer les stores! Tout ce que vous avez à faire est parfois le nettoyage des vitres. Surtout dans une zone humide comme la salle de bains ou la cuisine cette solution est la bienvenue.

Sécurité pour les enfants, une durabilité plus longe

Vos enfants ne peuvent pas se coincer dans l'enchevêtrement des câbles traditionnels de l'Intérieur ou ce couper aux lamelles. Du au fait que votre store est protégé par le verre, ca durée de vie du produit est affectés positivement.

Économisant de espace

Parce que vos stores, stores plissés ou pas store rouleau n’est plus attaché devant la fenêtre, vous pouvez utiliser cet espace a votre guise. En même temps le vent n'a plus aucune influence sur vos stores, afin que vos effets personnels sur le rebord de la fenêtre demeurent en sécurité.

Protégez votre intimité quand vous voulez

Vous pouvez choisir le degré d'intimité dans chaque pièce avec précision en choisissent la transparence des stores plissés et stores rouleau et le option de contrôle des stores vénitien.

Les différents systèmes

Le programme de ScreenLine est constitué de trois systèmes:

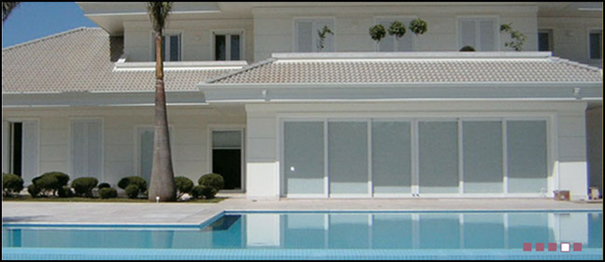

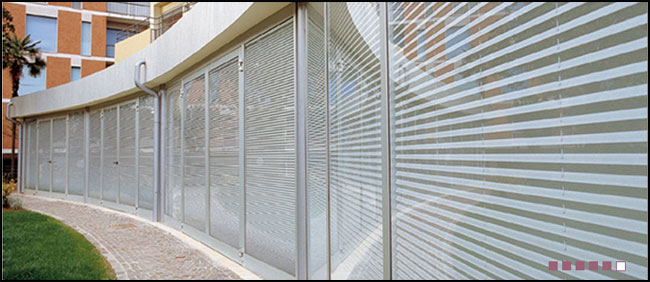

Système - Vénitien

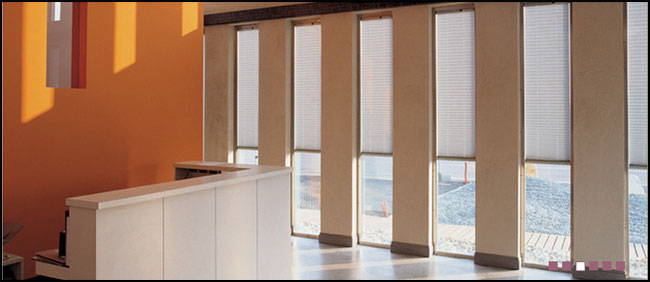

Système - Plissé

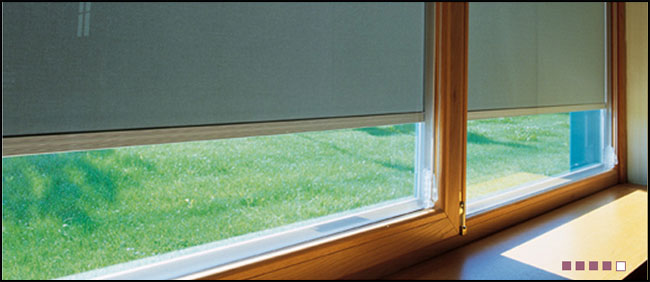

Système - Rouleau

Les stores vénitien on des lamelles en aluminium de 12,5 mm ou 16 mm dans une variété de couleur différente. Les stores plissés et les stores rouleau sont en tissu Verosol. Cette toile a une couche d'aluminium intégré sur une face ce qui le permet d'avoir des propriétés contrôle lumière et solaire. Le profil du haut et du bas des stores vénitien vient dans la couleur des lamelles. Celui du store plissé et store rouleau est en aluminium.

Fonctionnement

Le programme ScreenLine à 4 types systèmes de commande:

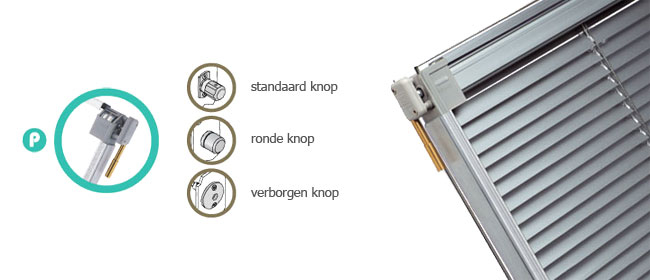

Système de commande - Le pommeau de commande

ScreenLine SL20P est un store vénitien en à lames d'une largeur de 12,5 mm, inséré dans un double vitrage à espacement de 20 mm entre les vitres. Le système a uniquement une fonction d'orientation et est actionné manuellement par l'intermédiaire d'un pommeau externe.

La commande magnétique latérale est entièrement intégrée dans le châssis. Peu encombrante et de conception simple, elle est composée par un angle de manoeuvre contenant le joint magnétique, et par un élément de renvoi extérieur inséré dans le châssis et muni d'un crochet fixant l'arbre flexible. Des dispositifs techniques particuliers garantissent une parfaite transmission du mouvement du pommeau au store vénitien, sans aucun frottement et dans la sécurité de la plus totale étanchéité du système de double vitrage.

Le faible espacement entre les vitres en permet l'utilisation dans la plus part des châssis existants, et son caractère sobre met esthétiquement en valeur toute pièce dans laquelle il est installé. Le pommeau, qui est fixé sur le châssis, est la seule partie visible du mécanisme. Aucun élément de commande ne se trouve sur le vitrage, de telle sorte que ce dernier reste lisse et facile à nettoyer. Grâce à ces caractéristiques, ScreenLine SL20P est une solution idéale pour les locaux publiques, les hôpitaux, les offices d'Etat ou privés, partout où, en raison du grand nombre d'utilisateurs différents, il y a besoin d'un système à la fois robuste et facile à manier.

ScreenLine SL20P, qui a obtenu la certification UNI 10593-2 établie par l'«Istituto del Vetro» de Murano, peut être intégré dans les doubles vitrages conformément à la norme UNI.

Le système ScreenLine à pommeau peut être également réalisé avec des lames de 16 mm pour un vitrage à espacement de 24 mm entre les vitre.

Type
SL20P vénitien
SL24P vénitien
largeur (mm)
220-2000
190-3000
hauteur (mm)
300-2500
300-3000
max (m²)
2
3

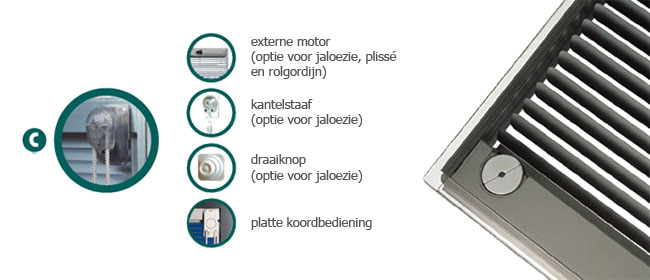

Système de commande - Maneuvre par cordon

Le système ScreenLine à commande frontale des mouvements de relevage, d'abaissement et d'orientation du store vénitien dans un double vitrage utilise la force produite par le couplement de deux joints magnétiques, l'un inséré dans le caisson à l'intérieur du vitrage, l'autre appliqué à l'extérieur.

Le mouvement est transmis au store par l'actionnement d'une commande extérieure (anneau de cordon, moteur électrique ou tige) qui fait tourner le joint contenant le disque magnétique qui, par attraction réciproque, agit à son tour sur le deuxième disque magnétique à polarité opposée situé dans le caisson. Ce principe assure l'étanchéité absolue du double vitrage.

La forme originale de réalisation des joints magnétiques, constitués d'un disque interne et d'un disque externe respectivement munis d'aimants permanents coaxiaux en demi-cercles à double polarité, permet une réalisation peu encombrante et simple tout en procurant une grande puissance de transmission. Les goujons d'arrêt bombés situés au centre des disques garantissent une force d'attraction réciproque maximum accompagnée d'une liberté de mouvement absolue, ce qui fait que le joint magnétique fonctionne à sa plus haute puissance. La durée de vie des aimants au Néodyme N35H est illimitée. Ils résistent aux températures élevées jusqu'à + 120C.

Le système ScreenLine à commande magnétique frontale est avantageux et extrêmement fonctionnel. Grâce à sa structure simple et rationnelle, il peut être transporté et inséré dans le châssis comme un simple double vitrage.Il peut être fourni en espacements de 20 mm, 22 mm, 27 mm ou 32 mmentre les vitres.

Il est particulièrement approprié aux façades structurées, mais peut aussi être utilisé sans restriction chaque fois que l'excellente qualité doit être en harmonie avec une esthétique recherchée.

Type
SL20 22C vénitien
SL27 32C vénitien
SL20 22C plissé
SL27 32C plissé
SL27 32C plissé duette
SL27 32C rouleau
largeur (mm)
300-2000
300-3000
300-1500
300-2200
300-2500
250-1200
hauteur (mm)
300-2500
300-3000
300-2500
300-2500
300-2600
300-Varie

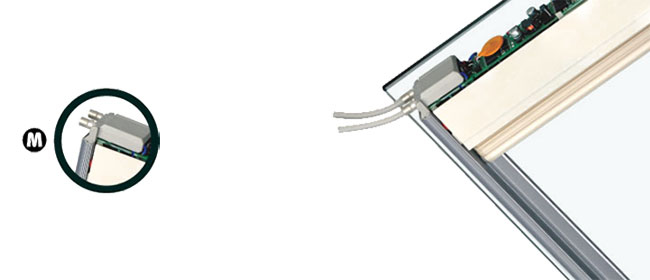

Système de commande - Moteur intérieur

ScreenLine SL27M est issu du perfectionnement du précédent système électrique de relevage, d'abaissement et d'orientation d'un store inséré à l'intérieur d'un double vitrage avec un espacement de 27 mm entre les vitres, la vitesse d'installation étant ici accélérée, et l' étanchéité et le fonctionnement parfaits étant absolument assurés. Le store - vénitien, plissé ou rouleau - est actionné par un dispositif à moteur électrique situé dans le caisson: l'élément à fiche est inséré par encliquetage dans l'élément à prise situé sur l'angle à l'extrémité du caisson. Deux bornes situées au niveau du scellage du profil du caisson sont destinées au raccordement facile de seulement deux câbles qui permettront la connexion entre le dispositif situé dans le double vitrage et l'unité d'alimentation électrique et de commande située à l'extérieur du vitrage.

A l'intérieur du caisson, il se trouve un appareil miniature de commande dont les composants résistent aux températures élevées et qui, au moyen d'un codeur incrémentiel, permet le fonctionnement simultané et synchrone de plusieurs stores.

L'installation de ScreenLine SL27M ne nécessite aucun travail de mortaisage ou maçonnerie.

Etant donné qu'il n'existe ni câbles électriques de passage, ni vis de fixation du profil supérieur, l'étanchéité absolue du double vitrage est garantie. La connexion à encliquetage entre le caisson et l'intercalaire supérieur exclut un déclenchement accidentel et spontané. Ce système est conçu de telle sorte qu'il permet un assemblage et une mise en place rapides du kit, dont le transport ne requiert par ailleurs aucune précaution particulière étant donné qu'aucun câble n'en dépasse.

L'élégante sobriété de la forme et les atouts techniques de ce produit le rendent particulièrement approprié aux réalisations haut de gamme.

Type
SL20 22M vénitien
SL27M vénitien
SL20 22M plissé
SL27M plissé
SL27 32M plissé duette
SL27M rouleau
largeur (mm)
300-2000
480-3000
300-1500
420-2200
420-2500
250-1200
hauteur (mm)
300-2500
300-3000
300-2500
300-2500
300-2600
200- Varie
max (m²)
3,5
5,2
3,75
5,5
6
3

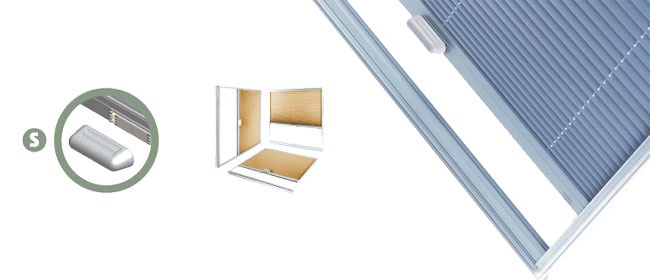

Système de commande - Aimant repositionnablet

ScreenLine SL20S est un nouveau système à commande magnétique manuelle des mouvements de relevage et d'abaissement d'un store plissé situé à l'intérieur d'un double vitrage de 20 mm d'espacement entre les vitres.

Le mouvement est transmis par une commande magnétique située sur la vitre à l'extérieur du vitrage (curseur amovible) à la commande magnétique interne insérée dans le caisson mobile du store, de manière à ce que le mouvement puisse s'adapter aux éventuelles déformations du vitrage. Les commandes sont toutes les deux soutenues par des coussinets bombés munis de petits rouleaux internes qui leur permettent de coulisser facilement sur la surface vitrée; cela réduit non seulement les frottements occasionnés par le mouvement du store, mais évite aussi que les vitres ne soient endommagées par abrasion.

Les aimants sont permanents, au Néodyme N35H. Le mouvement toujours parallèle du profil inférieur du store est assuré par un système de passage et de fixation des cordons internes qui, au moyen de coussinets en plastique soutenus par des goujons en acier rectifié, réduit au maximum les frottements et garantit une longue durée de vie du système. Le store plissé est réalisé en tissu Verosol enduit d'une couche d'aluminium, de telle sorte qu'il reflète la chaleur et règle le passage de la lumière; ces propriétés sont encore optimalisées par les ailettes pare-lumière situées sur les profils latéraux.

ScreenLine SL20S est très facile à manier et se prête en même temps à de multiples emplois: le store peut être positionné à n'importe quel degré d'inclination et relevé dans toutes les directions, de droite à gauche, de gauche à droite, de haut en bas et de bas en haut.

La conception modulaire de ce système le rend très flexible: le modèle standard prévoit un espacement de 20 mm entre les vitres, mais il peut aussi être installé dans des vitrages de 24 mm ou 27 mm d'espacement. Il est même possible d'installer deux stores dans le même double vitrage.

Dans tous les cas, le système reste toujours absolument étanche.Les caractéristiques particulières et la haute qualité du produit en font un instrument idéal de régulation de la pénétration de la lumière et de la chaleur dans les pièces mansardées, offrant une solution simple et durable au problème de la protection des lucarnes et des fenêtres inclinées, quelque soit leur degré d'inclination.

Type
SL20 22S plissé
largeur (mm)
200-1200
hauteur (mm)
200-1500
