Verre anti incendie: coupe feu, parre flamme

Safety

Egalement connu sous: verre anti incendie, vitrage coupe-feu, vitrage pare flammes, vitrage resistant au feu, vitrage de protection incendie
Pyrobelite 7mm, Pyrobelite 11mm, Pyrobelite 12mm, Pyrobel 16, Pyrobel 16EG, Pyrobel 25, Pyrobel 25EG, Pyrobel 53, Pyrobel 53H, Pyrobel 28H, Pyrodur, Pyrostar, Pyroswiss Extra, Vetroflam, Contraflam lite, Pyran S, Interflam, Pyrostop, Contraflam30N2, Contraflam 60N2, Contraflam 90N2, Contraflam 120N2, Interfire, Pyrobel Vision Line, Contraflam Structure 30, Contraflam Structure 60, Interfire SWS 30, Interfire SWS 60, Pyroguard

Verre de protection au feu

Les vitrages d'isolation ignifuges sont classés en fonction de leur performance (durée de l'incendie et la méthode d'isolation). Le choix est basé sur des critères différents à la réglementation en vigueur et en tenant compte de l'application finale du vitrage. La résistance au feu d'un vitrage est basée sur trois critères de base:

  • Stabilité mécanique.
L'élément coupe-feu doit conserver pendant et après le test une capacité de séparation parfaite.
  • Pare-flame: étanchéité.
Aucun passage de flammes ni de gaz inflammables n'est admis.
  • Isolation thermique
. La hausse de température mesurée aux thermocouples côtées public ne peut en aucun cas dépasser les 140°C en moyenne ou 180°C en n'importe quel endroit, même si la température au four est de 821°C après 30 minutes et de 925°C après 60 minutes.

Tous les essais concernant les vitrages coupe-feu et vitrages pare flammes sont également transcrits conformément à la norme Européenne et ceci en ce qui concerne:


  • E - stabilité au feu
  • Ew - stabilité au feu avec limite de rayonnement de chaleur
  • EI - stabilité et isolation au feu


Lorsqu’un incendie se déclare dans un immeuble avec du Pyrobel Vision Line, la cloison entièrement vitrée va réagir et former une paroi opaque. Un chemin sera ainsi tracé garantissant aux occupants la sécurité d’évacuer en toute sécurité. Les cloisons Pyrobel Vision Line ont été testées pour des usages intérieurs, dans des profilés bois, acier et aluminium, avec des classements au feu EI 30, EI 60 et EI 120 suivant la norme EN 13501-2. Quand un incendie se déclare dans un bâtiment tous les occupants doivent pouvoir quitter les lieux en toute sécurité.  Toute personne doit pouvoir être évacuée par des zones où le feu ne se propage pas, ceci grâce aux vitrages coupe feu et vitrages pare flammes.  Autrement dit: le bâtiment doit être compartimenté au feu.  Les différentes autorités et les pompiers imposent des compartimentages au feu dans plusieurs types de bâtiments. Pour éviter que le feu se propage dans un autre compartiment, il faut l'endiguer avec des matériaux ignifuges.

Info générale


L’évolution croissante des normes en termes de protection incendie impose de plus en plus l’installation de vitrages appelés : “ Pareflamme ou Coupe feu “ pour tous les établissements visant à recevoir du public ( hôpitaux, lycées, mairies, écoles, salles de sport…). Leur classement (PF ou CF) est évalué en degré/ heure (1/4h, 1/2h, 1h, 1h1/2, 2h).

Simple vitrage coupe feu


Ce verre consiste dans un verre simple trempé qui est prévu d’un coating coupe feu. Il existe en protection une face ou deux faces en 30 ou 60 minutes degré feu.


Feuilleté coupe feu


Le vitrage résistant au feu est un verre feuilleté transparent, sans maille métallique interne, assemblé à l’aide de deux ou plusieurs glaces et intercallaires intumescents qui foisonnent en cas d’incendie. Il existe en protection une face ou deux faces en 30 ou 60 minutes degré feu.

Double vitrage coupe feu


Ce verre a une fonction isolant avec eventuellement un coating controle solaire et/ou autonettoyant. Il existe en 30 ou 60 minutes degré feu.

Types

AGC VETROTECH PILKINGTON
E
Pyropane
Pyrowiss
Pyroclear
EW
Pyrobelite
Vetroflam
Contraflam lite
Pyrodur
EI
Pyrobel
Visionline
Contraflam
Contraflam structure
Pyrostop

AGC


Pyropane – Vitrage trempé remplissant les critères d’intégrité (E). Vitrage à couche trempé remplissant les critères d’intégrité et de faible rayonnement thermique (EW). En cas d’incendie, PYROPANE résistera au choc thermique et restera transparent.

Sécurité

  • Classes au feu DH30, E30, EW30 en EW60
  • En standard un sens au feu (en option deux sens au feu)
  • Verre de sécurité conform à la norme EN 12600 (Classe 1C1) qui peut être combiné en double vitrage avec avce du verre feuilleté ou trempé.

Applications

  • Disponible en simple vitrage (DH30, E30 en EW30) et en double vitrage (EW30 en EW60) en combinaison avec tous les vitrages
  • Peut également être mis en double vitrage avec des verres de type décoratif, anti-effraction et anti-balles
  • Disponible en Clearvision (verre extra clair)


Pyrobel(ite) - Vitrage feuilleté associé à des intercalaires intumescents transparents qui remplissent les critères d’intégrité et de faible rayonnement (EW) ou les critères d’intégrité et d’isolation (EI). En cas d’incendie, les intercalaires foisonnent et se transformeront en une barrière protectrice, rigide et opaque qui absorbera le rayonnement et la chaleur.

  • Homologué EW 30 et EW 60, EI 15, EI 30, EI45, EI 60, EI 90, EI 120
  • Approuvé pour les systèmes d’encadrement en bois, acier et aluminium
  • Approuvé dans un système sans encadrement (verres collés bords à bords) appelé PYROBEL VISION LINE
  • Disponible en vitrage intérieur simple, vitrage extérieur simple avec filtre anti-UV (type EG) et double vitrage (DGU) associé à n’importe quel autre vitrage
  • Vitrage de sécurité conforme à la norme EN 12600 (3B3, 2B2 ou 1B1 selon le type de produit)
  • Résistance bidirectionnelle au feu
  • Excellentes propriétés en matière d’isolation acoustique
  • Peut être feuilleté à l’aide de vitrages anti-effraction et pare-balle
  • Disponible en Clearvision (verre haute transparence)



Le Pyrobel Vision Line est un concept de cloison filante qui se compose de plusieurs verres feuilletés résistants au feu et reliés entre eux par un joint de silicone de 4 à 5 mm. Le résultat d’une telle mise en oeuvre permet d’avoir une vue transparente et dégagée tout en gardant une protection maximale contre les incendies. Le Pyrobel Vision Line est un concept de cloison filante qui se compose de plusieurs verres feuilletés résistant au feu et reliés entre eux par un joint de silicone de 4 à 5 mm. Le résultat d’une telle mise en oeuvre permet d’avoir une vue transparente et dégagée tout en gardant une protection maximum contre les incendies.

Lorsqu’un incendie se déclare dans un immeuble avec du Pyrobel Vision Line, la cloison entièrement vitrée va réagir et former une paroi opaque.

Un chemin sera ainsi tracé garantissant aux occupants la sécurité d’évacuer en toute sécurité. Puisqu’aucun profilé vertical n’est exigé entre les vitrages Pyrobel Vision Line, les architectes peuvent laisser libre cours à leur imagination et créer en toute transparence et légèreté des cloisons filantes résistantes au feu.

Les cloisons Pyrobel Vision Line ont été testées pour des usages intérieurs, dans des profilés bois et acier, avec un classement EI 30 ou EI 60 (EI- Isolation suivant la norme EN 13501-2).

Avantages:

  • Classé EI30, EI60 et EI120
  • Cloison en verre entièrement transparente sans profilé
  • Coin en verre sans profilé testé
  • Joints de silicone de 4 à 5 mm
  • Plusieurs types de silicone testés
  • Sens du feu indifférent et testé avec plusieurs sortes de profilés
  • Verre de sécurité selon la norme EN12600
  • Hautes performances acoustiques selon la norme EN12758

Telecharger brochure vitrage feu AGC

Vetrotech

PYROSWISS

Vitrage transparent pour une protection incendie pare-flammes 30 minutes (E30). Sa finesse et son élégance sont complétées par des propriétés mécaniques et de résistance aux chocs de très haute performance. Le vitrage est un élément de la construction qui évite le passage des flammes, des fumées et des gaz toxiques provoqués par l’incendie.

De par le fait qu'il reste transparent et parfaitement intact, ce vitrage permet aux personnes présentes de quitter les lieux et aux services de secours d'évaluer pleinement l'imminence du danger. Un accès rapide au lieu du sinistre est dès lors possible en toute sécurité, permettant d'atteindre plus facilement les tuyaux d'incendie, d'évacuer la fumée et d'organiser les secours.

Telecharger les fiches technique Vetrotech Pyroswiss


VETROFLAM

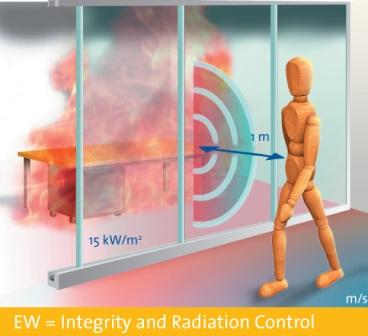

Vitrage transparent pour une protection incendie pare-flammes avec atténuation du flux calorifique de 30 ou 60 minutes (EW30 – EW60). Grâce à un traitement de surface ultra innovant et performant, le verre limite le rayonnement énergétique à un niveau inférieur à 15kW/m² à 1 mètre de distance durant l’incendie. Vitrage transparent pour une protection incendie pare-flammes avec atténuation du flux calorifique de 30 ou 60 minutes (EW30 – EW60). Grâce à un traitement de surface ultra innovant et performant, le verre limite le rayonnement énergétique à un niveau inférieur à 15kW/m² à 1 mètre de distance durant l’incendie.

Telecharger les fiches technique Vetrotech Vetroflam


CONTRAFLAM LITE

Vitrage transparent pour une protection incendie pare-flammes avec limitation du rayonnement énergétique de 30 à 120 minutes (EW30 – EW 120) complétée d’une isolation partielle. Particulièrement adapté aux grandes dimensions, il offre une grande liberté dans le design et la customisation architecturale. Le vitrage est un élément de la construction qui évite la propagation des flammes, des fumées et des gaz toxiques provoqués par l’incendie. Le rayonnement thermique est limité.

En cas d'exposition au feu, l'intercalaire intumescent spécial devient opaque et forme un bouclier thermique partiellement isolant. Ce qui permet de réduire efficacement la transmission, par rayonnement ou conduction, de la chaleur. Les couches constituent également une barrière d'étanchéité contre les flammes et les gaz brûlants et permettent de maintenir l'intégrité pendant plus de 120 minutes. L'intercalaire isolant opaque empêche que l'on puisse voir les flammes, ce qui minimise la panique tout en signalant l'emplacement de l'incendie aux services d'intervention d'urgence.

Telecharger les fiches technique Vetrotech Contraflam Lite





CONTRAFLAM

Vitrage transparent conférant une protection incendie de type Coupe-feu de 30 à 120 minutes (EI30 – EI120). En plus de sa stabilité aux UV, il est particulièrement robuste de par l’utilisation de verres trempés de sécurité. En plus des exigences sécuritaires, il satisfait également à la variété requise en matière de design. Le vitrage est un élément de la construction qui évite la propagation des flammes, des fumées et des gaz toxiques provoqués par l’incendie.

En cas d'exposition au feu, les intercalaires intumescents spéciaux deviennent opaques et forment un bouclier thermique totalement isolant. Ce qui permet de réduire efficacement la transmission, par rayonnement ou conduction, de la chaleur et ce, pendant quelque 120 minutes (maximum). L'intercalaire isolant opaque empêche que l'on puisse voir les flammes, ce qui minimise la panique tout en signalant l'emplacement de l'incendie aux services d'intervention d'urgence.

Telecharger les fiches technique Vetrotech Contraflam






CONTRAFLAM STRUCTURE (LITE)

Vitrage bord à bord permettant des niveaux de protection incendie de EW30 à EI 120. Aérien par l’absence de montants intermédiaires, ce système est la parfaite combinaison entre sécurité incendie et esthétisme épuré. Le vitrage est un élément de la construction qui évite la propagation des flammes, des fumées et des gaz toxiques provoqués par l’incendie.

Contraflam Structure est constitué de verres trempé de sécurité. La cavité entre les feuilles de verre est remplie d'un intercalaire de gel transparent intumescent. Stable aux UV, l'intercalaire permet également une excellente transmission de la lumière. Outre sa propriété anti-feu, le verre Contraflam Structure satisfait également aux exigences concernant les verres trempés de sécurité et offre une sécurité optimale dans l'aménagement des voies de secours et des zones à grande fréquentation. L'intercalaire isolant opaque empêche que l'on puisse voir les flammes, ce qui minimise les effets de panique tout en facilitant l’identification de l'emplacement de l'incendie aux services d'intervention et d'urgence.

Telecharger les fiches technique Vetrotech Contraflam Structure


Pilkington

Pilkington Pyroclear

Pilkington Pyroclear est un verre trempé de sécurité spécialement développé pour des applications exigeant une résistance au feu E30 et E60. En cas d’incendie, il offre une excellente capacité à résister aux contraintes thermiques provoquées par une forte élévation de la température.

Pilkington Pyrodur

Verre multi-feuilleté à intercalaires intumescents résistant au feu. Classé EW ( ou pare-flammes), il offre, outre sa résistance au feu et à la fumé, une nette réduction du rayonnement thermique.

Pilkington Pyrostop

Verre multi-feuilleté à intercalaires intumescents résistant au feu. Classé EI (ou coupe-feu), il offre étanchéité aux gaz, flammes et fumées et isole contre tout transfert de chaleur. Ce verre est composé de verres extra-clairs pour les fortes épaisseurs pour offrir an maximum de transmission lumineuse.

Doubles vitrages résistant au feu avec store intégré

Pyrostop Visi / Pyrodur Visi


Doubles vitrages pare-flammes 30 minutes (Pyrodur et Pyrostop) et coupe-feu 30 à 60 minutes (Pyrostop) avec store vénitien incorporé. Lames aluminium orientables et relevables par commande extérieure manuelle par tringle ou cordon, ou motorisée. Destinés aux hôpitaux, crèches, écoles et établissements recevant du public.

Télécharger les brochures feu Pilkington
